一、概述
STZLJC-JC01绝缘监测仪是为满足电力直流操作电源系统而设计的一款独立显示的绝缘监测系统。采用7寸800*480彩色触摸屏
设计；可完成对直流母线对地绝缘状况和支路对地电阻等监测和告警功能。
STZLJC-JC01绝缘监测仪采用分体式设计，须配置STZLJC-JC30绝缘检测单元来完成直流母线对地绝缘状况和支路对地电阻的监
测和管理。
二、功能特点
- 彩色触摸屏汉字菜单显示，触摸式按键操作，可方便设置参数和查询信息；
- 配置灵活，操作简单；
- 实时时钟显示，断电后时钟正常运行；
- 完善的告警处理及记录功能，可快速查询当前故障内容；
- 完善的远程通信功能，通过RS485接口实现“遥测”，“遥信”等功能。
- 系统支持对两段直流母线的绝缘监测，最多可检测120路支路绝缘；
- 可监测母线正负对地电压及各支路对地电阻；
- 母线电压实时曲线记录及分析；
- 母线压差报警、支路对地绝缘报警；
- 完善的故障报警功能，可存储300条历史故障、300条当前故障；
- 最多可拓展4台STZLJC-JC30绝缘检测单元；
- 开放式通讯协议设计，RS485串行通讯接口，支持1200BPS、2400BPS、4800BPS、9600BPS波特率，实现遥测、遥信功能，可方
- 便的与电力自动化系统的自动对接。
三、使用环境
- 工作温度：－5℃～50℃
- 存储温度：－10℃～60℃
- 相对湿度：10%~90%
- 供电电源电压: DC24V
四、主要技术参数
- 工作电压：DC24V
- 母线电压测量精度：≤±1%
- 支路对地电阻测量范围：0.5~99.9KΩ
- 支路对地电阻测量精度：≤±10%
- 连接端口：远程通讯接口RS485 1路
智能设备接口RS485 1路

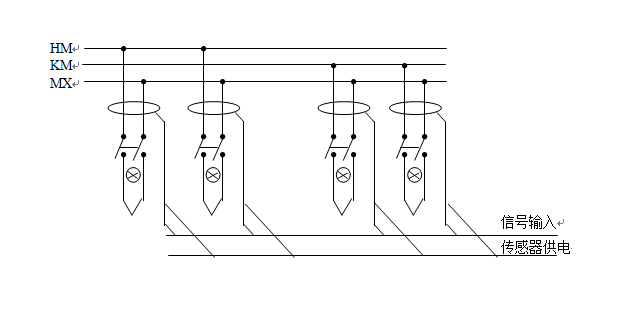

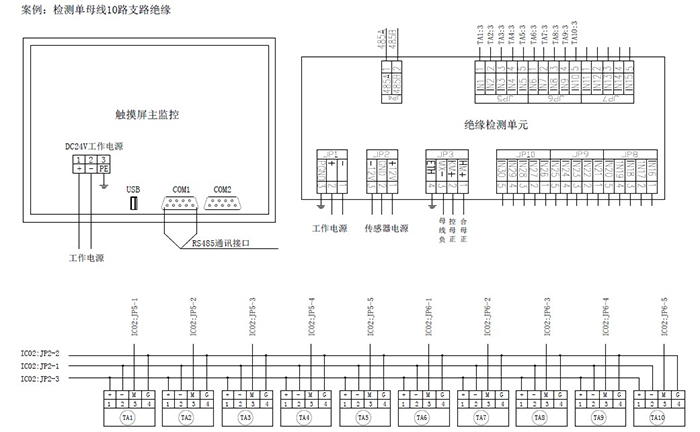

五、接线示意图
