一、概述
我国城市电网及厂矿企业的中压系统，大部分为中性点不接地(即小电流接地)系统。这种系统在发生单相接地时，电网仍
可带故障运行；但当发生单相接地故障，接地电容电流很大时，如果接地电弧发展为间歇性的熄灭与重燃，就会引起弧光接地过
电压，危及电气设备的绝缘，给供用电设备造成极大的危害。如果接地电弧不能及时熄灭，就会迅速发展为相间短路，引起线路
跳闸，供电中断。采用智能型消弧线圈接地方式，可准确测量电网电容电流，对电网接地电容电流实施快速自动补偿，并可有效
地抑制弧光接地过电压危害，减少接地点电流，达到自动熄灭电弧的目的。

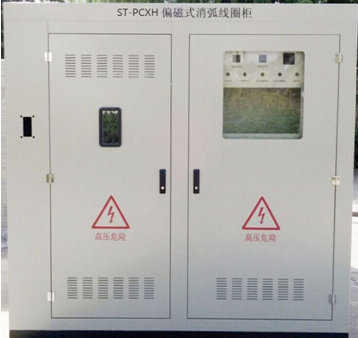

我公司针对电力系统中性点经消弧线圈接地方式，开发出ST-PCXH智能型偏磁式消弧线圈柜，主要用于６kＶ、１０kＶ、３５
kＶ电网中，中性点经消弧线圈接地方式；自动跟踪补偿电网电容电流，使之保持于设定参数范围内，消除电网系统内部过电压及
谐振过电压，电网发生接地故障时自动报警，具有远动输出口，以便与上位机通讯。本装置的特点是响应速度快、精度高、解决
死机等优点，是广大中压配电网络优选的接地电气设备。

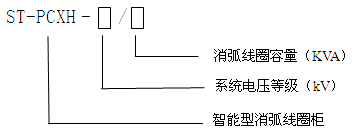

二、产品的型号及技术参数

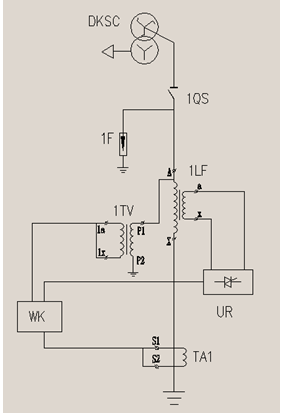

三、一次原理图
1、DKSC-接地变压器 2、1QS-隔离开关 3、1F-避雷器 4、1TV电压互感器5、1LF-消弧线圈 6、WK-智能控制器 7、UR-整流
控制模块 8、TA1-电流互感器

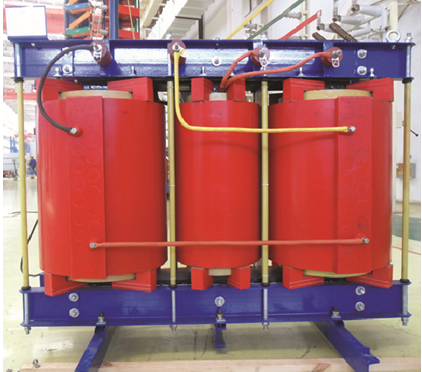

四、偏磁式消弧线圈工作原理
偏磁式消弧线圈在其交流工作线圈内布置了一个铁芯磁化段，通过施加直流励磁电流改变铁芯的磁导，从而实现电感无级
连续、静态可调的目的，当电网发生单相接地时，该系统能瞬间调整电感，补偿接地电容电流。通过对三相全控整流电路输出电
流的闭环调节，实现消弧线圈励磁电流的控制。
其基本原理是利用施加直流励磁电流、改变铁芯的磁阻，从而达到改变消弧线圈电抗值的目的。在电网正常运行
时，不施加励磁电流，将消弧线圈调整到远离谐振点的状态，避免串联谐振过电压的产生，而无须阻尼电阻，同时实时
监测电容电流的大小，当电网发生单相接地故障后，瞬间调节消弧线圈，实施最佳补偿。
五、功能特点
1、调节精度高
电控无级连续可调，利用施加直流励磁电流达到连续调节电抗的目的，可以带高压负荷以mS级速度调节电感值。
2、可靠性高，使用寿命长
全静态结构，内部无任何运动部件，整套装置无任何触点，可靠性高，噪音小。
3、响应速度快
补偿响应速度不大于20ms。
4、在线实时扫描，自动跟踪补偿
对系统中性点电压和电网电容电流自动跟踪扫描。
5、调节范围大
补偿电流调节范围大，上下限之比可达6～10倍。
6、动态补偿，无须阻尼电阻器
采用自动跟踪动态补偿方式，可带高压调节，无须外加阻尼电阻，不存在由于控制死区和误动拒动而引起的电阻烧损故障，
使电网更安全可靠。
7、控制系统功能齐全
a) 可同上位机、变电所监控装置通讯，实时传送电容电流、装置运信息，电网发生接地故障后传送补偿电流、残流等信息。
b) 自动和手动控制方式切换功能。
c) 装置可选装单相接地选线单元,监视多条馈出支路；
e) 装置配有大屏幕点阵图形液晶显示器,可将系统运行状态及参数即时显示。
六、订货须知
1、消弧线圈的选型
1.1 间接测量一下系统的单相接地电容电流,假定结果为Ic
1.2 根据测量结果计算补偿上下限,计算方法如下:
上限=IC＋30%IC A
下限=选择5或10A
确定装置型号
ST-PCXH-6/下限—上限 （6kV系统）
ST-PCXH-10/下限—上限（10kV系统）
ST-PCXH-35/下限—上限（35kV系统）
2、系统运行条件
2.1 系统额定电压
2.2 系统频率
2.3 系统中性点接地方式
2.4 电网容性电流变化范围
3、消弧线圈
3.1 额定电压
3.2 补偿电流的调节范围(上下限之比可达10倍)，消弧线圈的容量=最大补偿电流×系统相电压
3.3 消弧线圈接地变压器的防护等级
3.4 其他参数
4、接地变压器
4.1 额定容量
4.1.1 根据系统的需要可选配接地变压器（当母线接消弧线圈时，需装接地变压器；变压器或发电机中性点接地不需装接地
变压器）。
4.1.2 接地变压器的容量等于1.1 倍消弧线圈的容量,根据用户要求接地变压器可带二次,用户提供输出容量。
4.1.3 若带二次，接地变压器的容量是消弧线圈容量和二次容量之和。
4.2 额定电压
5、外形尺寸
消弧线圈柜及消弧线圈控制屏外形尺寸详情见具体项目设计图。
七、如版本更改，恕不另行通知。
