STFB六柱全相组合式过电压保护器

日期：2019-04-24 / 人气： / 来源：未知

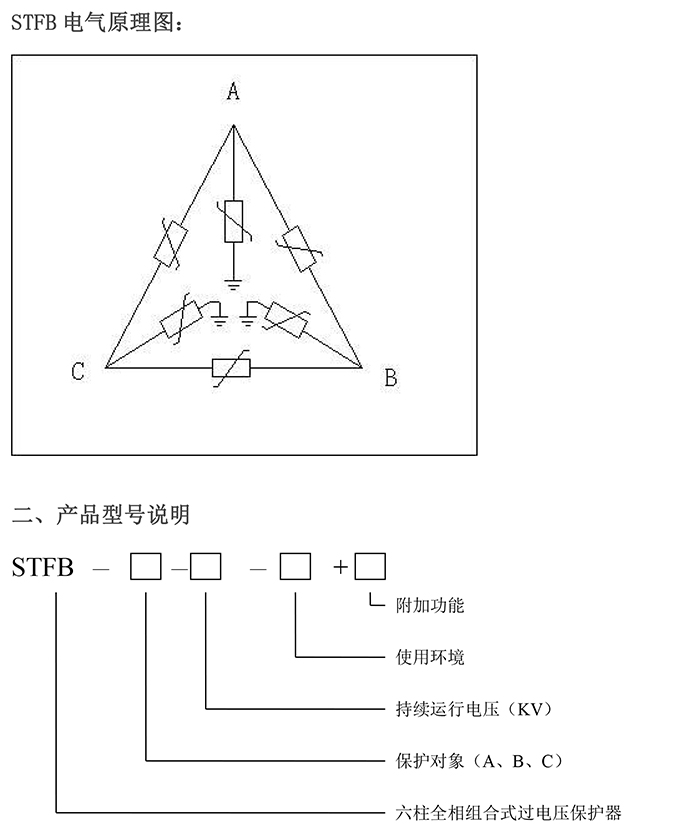

STFB六柱全相组合式过电压保护器（以下简称STFB），是一种功能完善的氧化锌型过电压保护器。STFB内部采用了3只三角形接法和3只星型接法的压敏元件，共6只构成互不干扰的三相相间保护和对地保护，保护性能比常规四星型过电压保护器更可靠，更安全。专利设计的特殊装配结构，对特种电容器保护，更可以增加第七极实现极间保护功能。
常规四星型过电压保护器，相单元持续运行下荷电率偏高，易加速老化降低使用寿命；地单元在出现单相接地时通流容量不足容易热崩溃。STFB六柱全相保护装置，使用了三角形接法进行相间保护，使用了星型接法进行对地保护，6个单元各司其职，互不干扰，不再导致常规四星型过电压保护器的上述问题，提高了相间保护，对地保护的可靠性。同时具有电机匝间保护能力，并通过特殊装配结构，必要时引出第七极对特种电容器极间进行加强保护。

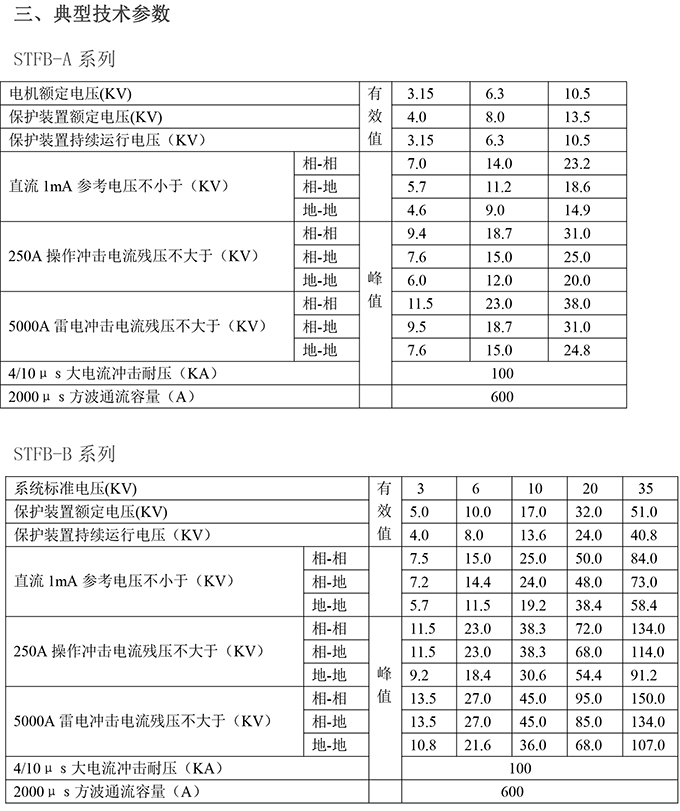

保护对象：A-电动机
B-发电机、变压器、母线线路、开关

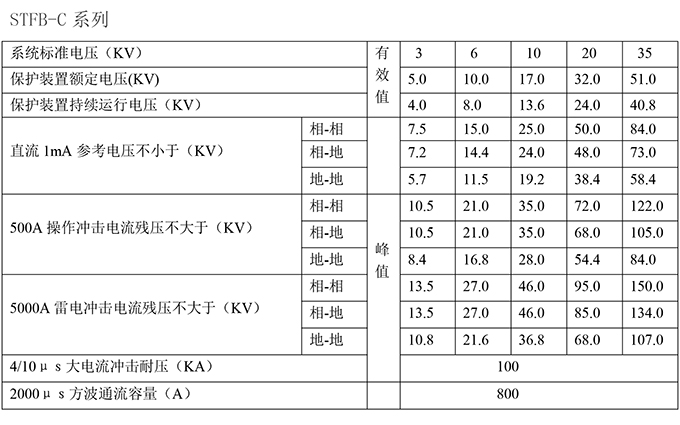

C-并联补偿电容器

使用环境：有“W”为户外型；无“W”只适用于户内型。

四、正常使用条件：
1、适用于户内；
2、环境温度-40℃ ~ +40℃；
3、海拔高度2000m及以下（高于2000m应选用专用高原型产品）；
4、电源频率不小于48Hz，不大于62Hz；
5、地震烈度8度及以下；
6、最大风速35m/s及以下；
7、重污秽及以下；
8、安装点持续电压波动不应超过保护器持续运行电压。

五、外型机构及安装尺寸

6-10KV外形图

35kV外形图

六、本保护装置的真假判断方式：
STFB六柱全相保护装置外观与常规四星型过电压保护器差不多，如何判断全相保护装置而不是常规过电压保护器冒充的？可通过测试任意两接地端子之间的绝缘电阻判断。由于本装置三相非公共中性点接地，而是三相各自单独星型接地，任意两两接地端子间存在压敏电阻，用绝缘摇表（或万用表）测试时，两两接地端子间是不导通的，电阻为MΩ级。而常规的过电压保护器，即使做成三个接地端子，三个端子间也没有压敏电阻，绝缘测试电阻值很低。
