1.概述
STJY母线绝缘监测装置用于3~35KV电力系统的绝缘监测报警和远程遥信，利用计算机快速、准确的数据处理能力实现故障报警等
功能。通过对系统电压采集，可准确的辨别出电力系统：过压故障、低压故障、失压故障、接地故障、断线故障和谐振故障。
本装置对电力系统的运行故障均准确判断，动作迅速，较完善地实现了对电力系统的监测功能，并能实时记录发生的故障以及故
障发生的时间。本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。
2.功能及特点
模块化设计，结构紧凑，高速DSP核处理器使运算实时性和动作准确性得以保证；
实时监控系统状态，对出现的异常运行状态做出准确判断，并作出及时动作；
工业标准的RS-485通讯接口，可以向上位机传送系统的运行状态；
故障追忆功能，显示最近20次历史故障记录；
具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；
双硬件看门狗电路确保软件运行的可靠性；
中文液晶显示，运行状态清晰，菜单式操作，方便易用。

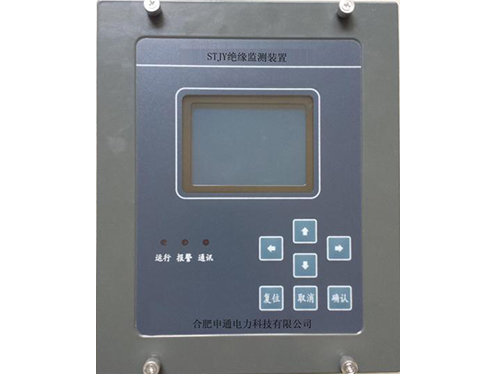

3．信号灯及按键说明：
运行： 正常运行指示灯，闪烁频率1Hz;
报警： 故障指示，系统正常运行后熄灭；
通讯： 远方遥信，指示灯闪烁；
←↑↓→：菜单选择和参数调整按键；
确认： 进入下级菜单和确认参数设定按键；
取消： 返回上级菜单和取消参数设定按键；
复位： 系统重新启动按键。
4．工作原理

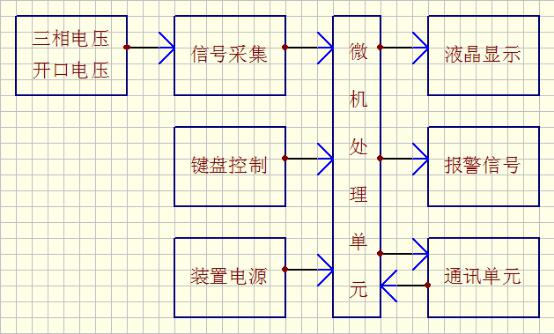

该产品是基于电压互感器提供的电压信号而设计的产品。装置总体结构如下图所示：主要由微机处理单元模块、信号采集模块、键盘控制模块、
装置电源模块、液晶显示模块、报警信号模块和通讯单元模块构成。
