一、用途
JS-5,8,10系列放电计数器是串联在避雷器下面，用来记录避雷器动作次数的一种装置。用于220KV及以下等级的避雷器，使用地点的环境条件与相连的避雷器相同，它不适于有严重污秽和有剧烈震动的地方；采用氧化锌阀片，电气性能有较大提高。
二、使用条件
1．适用于户内或户外。
2．环境温度（-40～+40）℃。
3．海拔高度不超过2000m。
4．电源频率（48～62）Hz。
5．无剧烈震动场所。
三、结构和特性
1.电气原理
放电计数器主要有取样阀片、硅桥式整流器、高压电容器、电磁计数器等元件组成。它是利用通过避雷器的放电电流，在阀片（非线性电阻）上产生的电压，经硅桥式整流对电容器充电，向电磁计数器放电，每放一次计数器记录一次，来实现记录避雷器的动作次数。
图中：B-避雷器，C-电容器，J-电磁计数器，Z-整流桥，R1-取样阀片,R2降压限流电阻。计数器电原理附图一
2.本产品的金属外壳采用热镀锌工艺处理，在外罩部分作喷塑处理，具有良好的防腐性；密封性能良好，不受外界环境影响。内部元件有良好的抗老化性能，可长期适用于电力系统中运行。
JS系列避雷器放电计数器采用指针式显示，该显示具有指示清晰，便于观察等优点；计数循环次数为0～9（或0-99可选）即每10（或100）次一个循环，这有利于将短期内通过避雷器的雷电次数较完整的记录下来。
四、主要技术性能
产品执行标准：JB/T 10492-2004《避雷器监测器》。其主要技术性能如下表：
型号 | 标称放 电电流 (kA） | 残压不大于 (kV） | 2ms方 波电流
| 4/10μs大电流冲击 （kA） | 计数方式
|
JS-10 | 10 | 2.5 | 1000 | 100 | 指针式 |
JS-8 | 10 | 2.5 | 800 | 100 | 指针式 |
JS-5 | 5 | 2.5 | 600 | 65 | 指针式 |
五、验收、安装
1．验收：
(1) 产品接收时，打开包装箱、检查随机文件(使用说明书、装箱单、合格证)是否齐全。
(2) 按装箱单逐项检查配件是否齐全，同时检查产品外表是否有碰伤痕迹，绝缘子是否有裂纹、掉块现象。
2.安装时计数器面板所在平面与水平面之间的倾角应小于85°,以免积水影响观测。用M10螺钉将金属外壳底座固定在金属支架上，并通过接地母线接地(监测器底座也可作为接地母线)，另一端通过绝缘子顶部接出电极，用导线(或铝带)连接到避雷器的低压端。务须安装牢固、接触可靠。（安装尺寸见附图）
六、试验方法
用户接收产品时，可用以下方法对产品进行试验。
1.动作性能试验：将一只耐压500V以上，容量5微法以上的电容器接在500V摇表上，用每分钟90～120转的转速摇动摇表，对电容器进行充电，当电容器上的电压用万用表监测达到300V时，立即断开与摇表上连接的电容器，用电容器对计数器进行瞬间放电，放电计数器应计数一次，连续进行10次，均应可靠动作。
2. 放电计数器的测试，亦可使用本厂生产的专用试验仪进行。详见《JCQT2000型避雷器监测器试验仪说明书》。
七、注意事项
1. 放电计数器投入运行后，值班人员应巡回监视并定期抄录放电计数器的读数，以便及时掌握避雷器通过雷电流的次数
2. 注意勿使绝缘子过度受力以免破坏密封，同时用户不得随意拆开避雷器放电计数器。
八、质量保证
用户在规定的安装使用条件下，本公司在三包期限内负责三包事宜，三包期限为一年。用户若有特殊要求，可来人、来函进行洽谈。

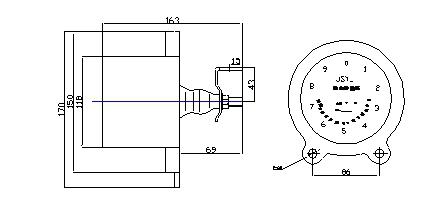

结构及安装示意图
