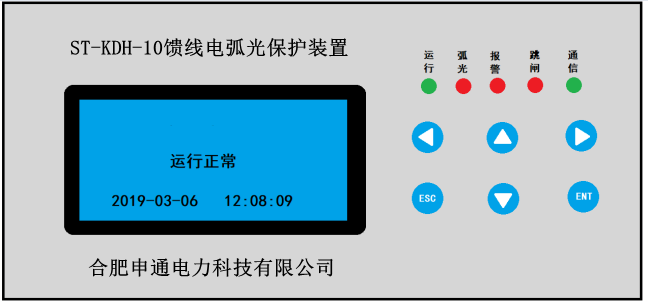

ST-KDH-10馈线型电弧光保护装置
1、概述
在我国，中、低压母线短路故障中，重点设备和人员伤害主要由电弧光引起，然而，我国的大多数中低压母线没有设置快速母线保护，而只是采用了简单的消弧装置和变压器后备保护。这些保护智能化较低，动作速度慢，往往会延长故障切除时间，从而进一步扩大设备损坏程度，甚至会引起“火烧连营”的恶性事故，冲击变压器一次运行，影响整个电网的安全运行。
ST-KDH-10馈线型弧光保护装置是我公司根据国内实际情况，吸收国外电弧光保护的特点，结合行业检测及保护配置相关规程，自主研发出具有独特创新技术、具有广泛实用性、高可靠性的新型电弧光保护系统。采用弧光检测和过电流检测双判据原理，具有保护动作速度快、可靠性高等特点，同时利用微处理器的强大逻辑运算能力快速实现液晶显示、故障报警、远程通信和数据保护等功能。
该装置可通过国家级检测中心IV级电磁抗干扰型式试验。同时通讯协议可通过国家级通信及规约检验，确保装置与整个监控系统兼容。
控制器设计参照以下标准：
2、适用范围
本装置适用于3KV－66KV各种电压等级，对电力系统常见故障实时监测处理分析。可广泛用于电力系统的变电站、发电厂、水电站及化工、采油、冶金、煤炭、铁路等大型厂矿企业的供电系统。
3、工作原理
ST-KDH-10馈线型弧光保护装置是基于系统电流信号和弧光感应传感器提供的信号而设计的产品。装置总体结构如下图所示：主要由微处理器模块、按键显示模块、信号输入模块、信号输出模块和电源模块构成。
4、功能及特点
1）动作迅速可靠：
采用了可靠的快速算法，可以在短时间内判断弧光变化信号和电流变化信号并迅速出口。
2）全数字化设计：
本装置采用全数字化设计，配置灵活，动作精度高，而且排除了由于旋钮或其他机械设计导致的误差隐患。
3）保护原理简单、合理
根据弧光产生时的特点，装置采用弧光和电流双重判据，判据简单且可以有效的保证动作的准确性。
4）强大的电气性能：
弧光探头设计、连接线等全部采用耐高温、阻燃的高分子材料，具有超强的电气隔离效果。装置完全满足EMC的标准，保证了弧光保护系统的整体稳定性和动作的可靠性。
5）故障信息记录全面
在故障弧光发生并引起装置跳闸后，主控单元或馈线保护单元可以准确的记录弧光探头检测到故障弧光的位置信息，且可以详细记录动作时刻的故障相电流值。
5、技术环境参数
1）使用环境
①海拔高度：小于2500m，特殊情况下可达4000m；
②工作环境温度：-25℃- 60℃；
③空气相对湿度：90% (25℃)、50% (40℃)
④使用地点不得有腐蚀性气体、蒸汽、导电尘埃，不得有爆炸性气体和破坏绝缘性气体；安装地点具有防风、防雨和防尘设施。
2）输入量额定值
①额定电流：1A或者5A;
②电源电压：AC/DC 110-220V，±10％
③功耗：<10 W
④弧光传感器路数：≤10路；
3）输出量额定值
①共可输出接点数：3对
②接点允许电流：≤10A／AC250V
4）通讯接口
RS485接口
1、概述
在我国，中、低压母线短路故障中，重点设备和人员伤害主要由电弧光引起，然而，我国的大多数中低压母线没有设置快速母线保护，而只是采用了简单的消弧装置和变压器后备保护。这些保护智能化较低，动作速度慢，往往会延长故障切除时间，从而进一步扩大设备损坏程度，甚至会引起“火烧连营”的恶性事故，冲击变压器一次运行，影响整个电网的安全运行。
ST-KDH-10馈线型弧光保护装置是我公司根据国内实际情况，吸收国外电弧光保护的特点，结合行业检测及保护配置相关规程，自主研发出具有独特创新技术、具有广泛实用性、高可靠性的新型电弧光保护系统。采用弧光检测和过电流检测双判据原理，具有保护动作速度快、可靠性高等特点，同时利用微处理器的强大逻辑运算能力快速实现液晶显示、故障报警、远程通信和数据保护等功能。
该装置可通过国家级检测中心IV级电磁抗干扰型式试验。同时通讯协议可通过国家级通信及规约检验，确保装置与整个监控系统兼容。
控制器设计参照以下标准：
| 国家标准 | 《弧光保护装置技术要求》 | GB/T 14598.302-2016 |
| 能源行业标准 | 《弧光保护装置选用导则》 | NB/T 42076-2016 |
| 电力行业标准 | 《弧光保护装置通用技术条件》 | DL/T1504-2016 |
| 继电保护标准 | 《电力装置的继电保护和自动装置设计规范》 | GB50062-92 |
2、适用范围
本装置适用于3KV－66KV各种电压等级，对电力系统常见故障实时监测处理分析。可广泛用于电力系统的变电站、发电厂、水电站及化工、采油、冶金、煤炭、铁路等大型厂矿企业的供电系统。
3、工作原理
ST-KDH-10馈线型弧光保护装置是基于系统电流信号和弧光感应传感器提供的信号而设计的产品。装置总体结构如下图所示：主要由微处理器模块、按键显示模块、信号输入模块、信号输出模块和电源模块构成。
4、功能及特点
1）动作迅速可靠：
采用了可靠的快速算法，可以在短时间内判断弧光变化信号和电流变化信号并迅速出口。
2）全数字化设计：
本装置采用全数字化设计，配置灵活，动作精度高，而且排除了由于旋钮或其他机械设计导致的误差隐患。
3）保护原理简单、合理
根据弧光产生时的特点，装置采用弧光和电流双重判据，判据简单且可以有效的保证动作的准确性。
4）强大的电气性能：
弧光探头设计、连接线等全部采用耐高温、阻燃的高分子材料，具有超强的电气隔离效果。装置完全满足EMC的标准，保证了弧光保护系统的整体稳定性和动作的可靠性。
5）故障信息记录全面
在故障弧光发生并引起装置跳闸后，主控单元或馈线保护单元可以准确的记录弧光探头检测到故障弧光的位置信息，且可以详细记录动作时刻的故障相电流值。
5、技术环境参数
1）使用环境
①海拔高度：小于2500m，特殊情况下可达4000m；
②工作环境温度：-25℃- 60℃；
③空气相对湿度：90% (25℃)、50% (40℃)
④使用地点不得有腐蚀性气体、蒸汽、导电尘埃，不得有爆炸性气体和破坏绝缘性气体；安装地点具有防风、防雨和防尘设施。
2）输入量额定值
①额定电流：1A或者5A;
②电源电压：AC/DC 110-220V，±10％
③功耗：<10 W
④弧光传感器路数：≤10路；
3）输出量额定值
①共可输出接点数：3对
②接点允许电流：≤10A／AC250V
4）通讯接口
RS485接口
